　　概述及原理
　　概述
　　蓄熱式焚燒爐（Regenerative Thermal Oxidizer，簡稱RTO）是一種用于處理中低濃度揮發性有機廢氣的節能型環保裝置。是我公司積累多年有機廢氣治理之經驗，參照德國先進技術，研制成功的高效節能、無二次污染的新型系列產品。在國內相關行業有較多成功使用的案例。
　　工作原理

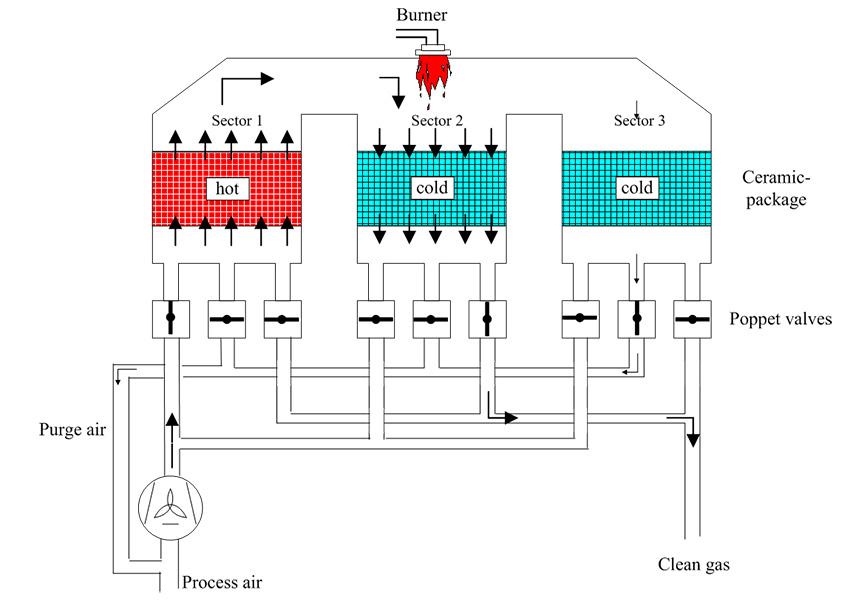

　　其原理是把有機廢氣加熱到760℃以上，使廢氣中的VOC在氧化分解成二氧化碳和水，氧化產生的高溫氣體流經陶瓷蓄熱體，使陶瓷體升溫而“蓄熱”，此“蓄熱”用于預熱后續進入的有機廢氣，從而節省廢氣升溫的燃料消耗。陶瓷蓄熱體應分為兩個（含兩個）以上的室體，每個蓄熱室依次經歷蓄熱—放熱—清掃等程序，周而復始，連續工作。
　　用途
　　1、 油漆生產及涂裝噴漆。
　　2、 石油及化工（如精細化工、橡膠、合成纖維）。
　　3、 印刷、印染（如印鐵、印紙）。
　　4、 電子元件及電線。
　　5、 制藥行業。
　　6、 廢氣含有對催化劑有毒性的物質（例如水銀、鉛、錫、鋅等的金屬蒸汽和磷、磷化物、砷、鹵素等）。
　　性能特點
　　RTO主體結構由燃燒室、蓄熱室和進、出風通道等組成。該裝置中的蓄熱式陶瓷填充床可使熱能得到最大限度的回收，熱回收率大于95%。與傳統的催化燃燒、直燃式熱氧化爐（TO）相比，具有熱效率高（≥95%）、運行成本低、能處理低、中、高濃度廢氣等特點，濃度≥2500mg/m3時可維持爐膛自燃，不需要燃燒器供熱，大大降低了生產運營成本。
　　1、 凈化率高，兩床式RTO凈化率在95%以上，三床式RTO凈化率在98%以上。
　　2、 采用先進的PLC技術，系統自動化程度高。
　　3、 系統設備緊湊，占地面積小。
　　4、 操作維修簡單，運行費用低。
　　5、 適應性強，操作穩定，安全性高。
　　6、 燃料消耗量小，甚至不需燃料。
　　7、 高效先進換熱系統，熱損失小。
　　8、 不產生NOX等二次污染。
　　9、 使用壽命長，維護保養易。
　　工藝流程及選型

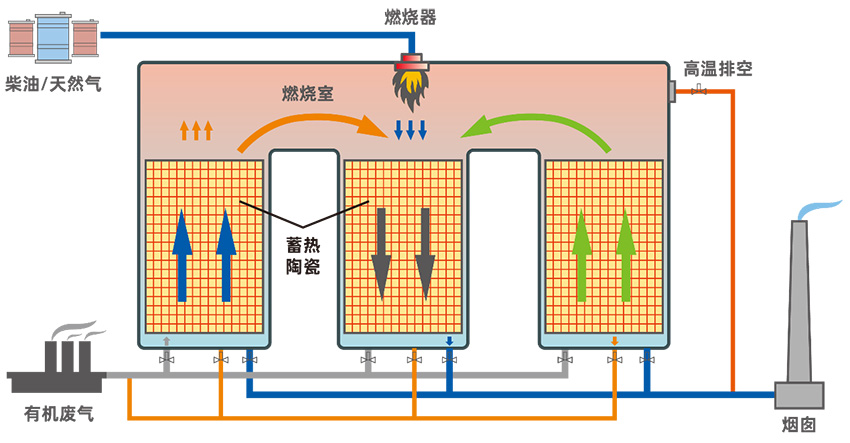

　　工藝流程圖（以三室RTO為例）










參數及標準

型號 type

RTO-1000

RTO-1500

RTO-2000

RTO-3000

RTO-4000

RTO-5000

額定凈化流量（Nm3/h） Rated purification flow

10000

15000

20000

30000

40000

50000

處理對象 Processing object

三苯、醇、醚、醛、酚、酮、酯等VOC Three benzene、alcohol、ether、aldehyde、hydroxybenzene、ketone and Ester etc VOC

廢氣濃度mg/Nm3 Waste gas density

1000mg/Nm3≤濃度≤25%LEL

凈化率（%） Purifying rate

≥95%（兩室）≥98%（三室）

蓄熱效率（%） Regenerative efficiency

≥95%

運行溫度（℃） Operating temperature

≥760℃

蓄熱體型號 Type of heat accumlator

MLM板片式/蜂窩孔型

室體表面溫度 Chamber surface temperature

≤50℃

氧化室滯留時間 Hot oxidation chamber retention time

≥1S

燃燒器供熱能力（×104kcal/h） Heating capacity of burner

50

70

100

140

190

240

燃料耗量（m3/h）Fuel consumption

啟動時 starting

～59

～83

～119

～166

～226

～285

正常運行 Normal operation

根據廢氣濃度確定，當苯系物濃度達到2500mg/Nm3以上時，在爐膛內可維持自燃，燃燒器關閉即可。 According to the concentration of waste gas, when the concentration of BTEX is over 2500mg / Nm3, spontaneous combustion can be maintained in the furnace and the burner can be shut down.

風壓損失（Pa） Air pressure loss

≤3000
